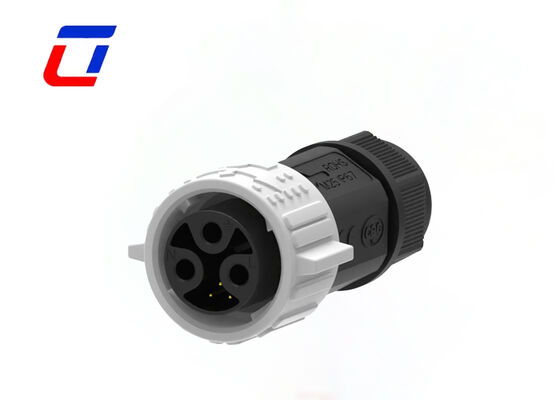

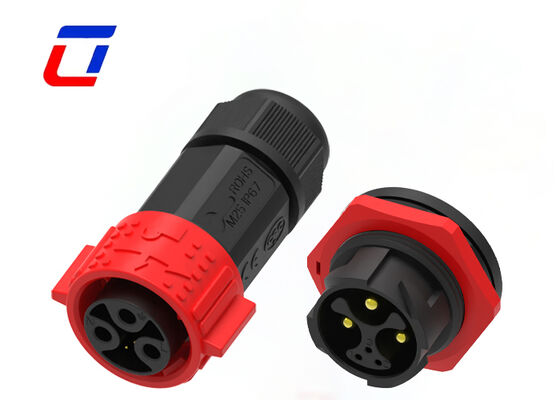

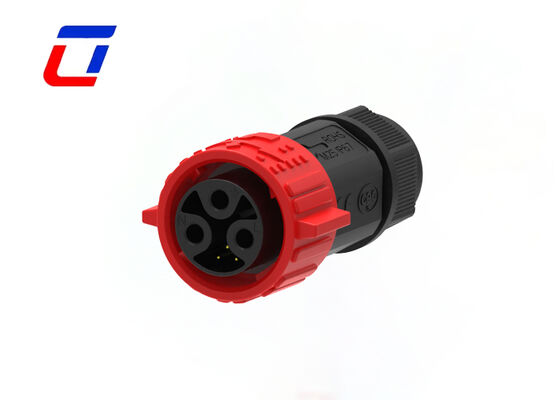

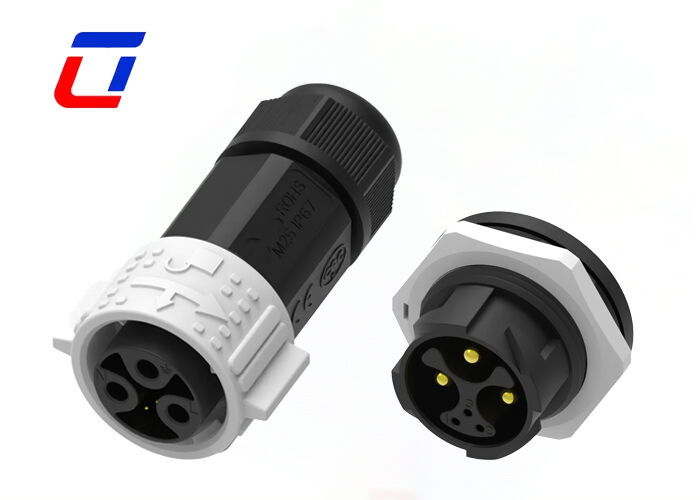

Name: M25 15A+5A Conectores circulares de varios pines 3+3 pines de bloqueo rápido Conector de cable a tablero
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Inicio Productos Pin Connectors Waterproof multi

M25 15A+5A Conectores circulares de varios pines 3+3 pines de bloqueo rápido Conector de cable a tablero

Datos del producto:

Lugar de origen:	Shénzhen, China
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M25

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, , L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	3+3 pines	Actual:	15A+5A
Material:	Nylon	Rango de temperatura:	-40℃~+105℃
Tipo:	Enchufe macho hembra	Clasificación resistente al fuego:	UL94-V0
Resaltar:	M25 conector circular de varios pines 15A+5A , 3+3 pines de cable de bloqueo rápido para el conector de la placa , conectores de varios pines impermeables con bloqueo rápido

Conectores circulares multipin M25 15A+5A Bloqueo rápido de 3+3 pines Conector de cable a placa

Características principales

Sistema de liberación rápida con bloqueo a presión
Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines, 3+2 pines, 3+3 pines, 3+9 pines, 3+13 pines y 2+20 pines
Versión de montaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20 A para trabajo prolongado
Servicio de ensamblaje de cables admitido, bienvenido a personalizar
OEM/ODM bienvenido

Descripción general del producto

Diseño de partición de 3+3 pines para alimentación y señal aisladas: Al adoptar una estructura precisa de partición de 3+3 pines, el conector realiza un aislamiento completo de los canales de alimentación y señal. 3 pines dedicados admiten un suministro de energía de alta potencia de 15 A, mientras que otros 3 pines independientes son para transmisión de señal débil de 5 A. El diseño de doble bucle elimina la diafonía electromagnética y la distorsión de la señal, lo que permite una transmisión de energía y señal síncrona y estable para equipos integrados.
Conexión integrada profesional de cable a placa: Con una estructura estándar de cable a placa, un extremo conecta cables y el otro extremo se enchufa directamente en la placa de circuito del equipo sin adaptadores adicionales. Se puede instalar de forma fija en la placa de control principal, simplificando enormemente el cableado interno del equipo, ahorrando espacio de instalación y haciendo que el ensamblaje del equipo sea más compacto y estandarizado para dispositivos de control electrónico inteligentes.
Doble clasificación de corriente para una coincidencia precisa de condiciones: Diseñado con especificaciones diferenciadas de doble carga, el canal de alimentación principal soporta de manera estable una corriente nominal de 15 A para el suministro de energía del equipo central, y el canal de señal se adapta a la transmisión de corriente débil de baja corriente de 5 A para señales de sensores y comandos de control. El diseño de derivación razonable evita el sobrecalentamiento, la atenuación de la señal y el desorden de la corriente, garantizando una operación ultra estable.
Estructura de autobloqueo de bloqueo rápido sin roscas: Equipado con una estructura mejorada de autobloqueo de bloqueo rápido sin herramientas, se puede bloquear automáticamente con un simple empuje, con una conexión apretada y a prueba de golpes. La estructura antiaflojamiento y anticaída resiste la vibración del equipo y el tirón externo. El diseño de presionar para liberar admite un ensamblaje y desmontaje manual rápido, lo que mejora en gran medida la eficiencia de producción en masa y el mantenimiento.
Especificación universal estándar M25: Adopta el tamaño circular estándar industrial M25 con un espaciado de pines razonable y una distancia de aislamiento suficiente. La estructura estandarizada es altamente compatible con los accesorios M25 convencionales del mercado para un fácil reemplazo. La cavidad de gran tamaño proporciona un excelente rendimiento de disipación de calor con bajo aumento de temperatura durante la operación a largo plazo.
Carcasa ignífuga y aislante de grado industrial: Moldeada por inyección de una sola pieza con plástico de ingeniería ignífugo de alta resistencia, la carcasa presenta un excelente rendimiento de aislamiento para prevenir fugas eléctricas y cortocircuitos. Tiene una resistencia excepcional al envejecimiento, a la temperatura y a los impactos, adaptándose a la operación continua a largo plazo y a las condiciones de trabajo cerradas a alta temperatura dentro del equipo con un rendimiento de servicio estable.

Especificaciones técnicas

Sistema de conector	Cable a cable/placa
Sellable	Sí
Conector y terminales de contacto a	Cable
Tipo de conector circular	Enchufe, receptáculo
Tipo de carcasa	Carcasa de plástico
Tipo de producto	Kit de conector
Número de posiciones	3+3
Número de posiciones de señal	3
Contactos precargados	Sí
Voltaje de operación (VAC)	600 V máx.
Voltaje de operación (VDC)	600 V máx.
Material de la carcasa	PA66
Tipo de material aislante del conector circular	Termoplástico de bajo riesgo de incendio
Sellado hermético	Sí
Estilo de entrada	Lateral
Tipo de protección ambiental	Sellado con elastómero, sellado hermético
Material de la junta tórica	Sellado con elastómero, sellado hermético
Protección ambiental	Sí
Clasificación de corriente de contacto (máx.) (A)	20 A máx.
Tipo de contacto del conector circular	Pin-Socket
Tipo de montaje del conector	Montaje en cable (colgante)
Tipo de alineación de acoplamiento	Con llave
Retención de acoplamiento	Con
Tamaño del cable (AWG)	20 AWG, 18 AWG, 16 AWG, 14 AWG
Rango de temperatura de operación (°C)	-40 ~105°C
Nivel de sellado de agua IP	IP67
Nivel de sellado de polvo IP	6
Clasificación de inflamabilidad UL	UL 94V-0

Industrias de aplicación

Aplicación de comunicaciones
Máquinas de codificación de productos
Codificación de productos de inventario
Sistemas de inyección de tinta
Sistema solar
Equipos de inyección de tinta industrial
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicaciones
Maquinaria pesada

Dimensión de producción

Detalles técnicos

Preguntas frecuentes

¿Qué es el voltaje nominal?

El voltaje nominal, también conocido como voltaje de operación, depende principalmente del material aislante del conector utilizado y del espaciado entre los tamaños de los contactos. Algunos componentes o dispositivos pueden no funcionar correctamente cuando se operan por debajo de su voltaje nominal.

¿Qué es la corriente nominal?

La corriente nominal, también conocida como corriente de operación. Cuando se opera por debajo de la corriente nominal con el voltaje adecuado, los conectores generalmente funcionan correctamente. Durante el diseño del conector, las consideraciones térmicas garantizan que el conector cumpla con los requisitos de corriente nominal, ya que el flujo de corriente genera calor debido a la resistencia del conductor y la resistencia de contacto.

¿Cómo garantiza la calidad del producto?

Implementamos un estricto control de calidad durante todo el proceso de producción: inspección de materias primas, pruebas en línea e inspección final por muestreo. Todos los productos vienen con una garantía de 12 meses contra defectos de fabricación.
