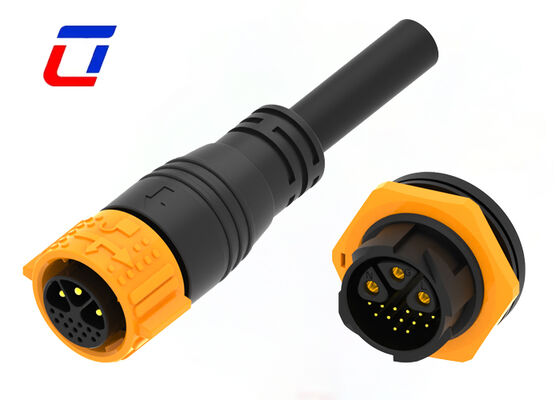

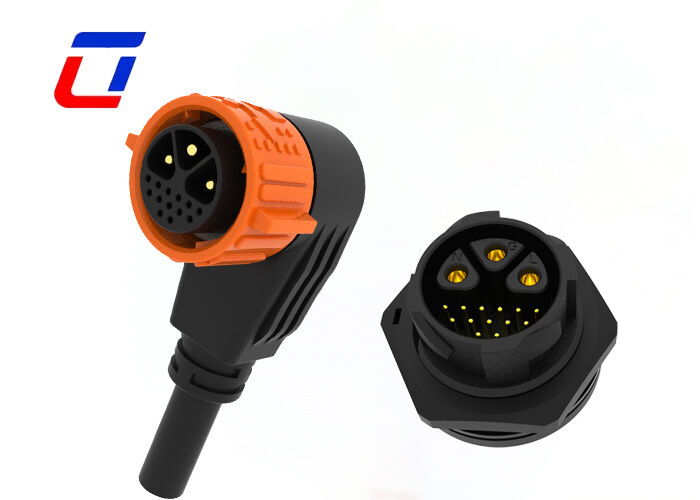

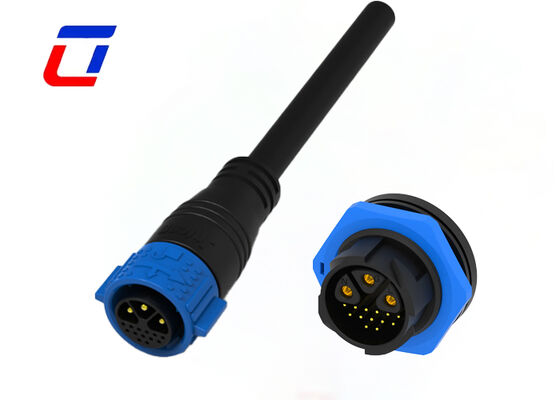

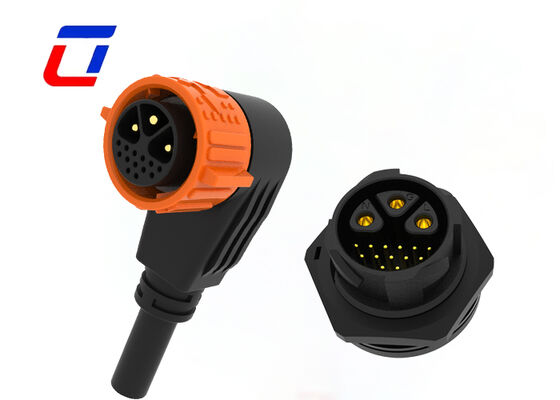

Name: 3+13 Pin M25 Multi Pin Conector masculino femenino PA66 Conector de bloqueo de empuje de 300V a prueba de agua
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Inicio Productos Conector impermeable del LED

3+13 Pin M25 Multi Pin Conector masculino femenino PA66 Conector de bloqueo de empuje de 300V a prueba de agua

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs/TUV/UL
Número de modelo:	M25

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, , L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	3+13PIN	Actual:	15A+5A
Clasificación resistente al fuego:	UL94-V0	Rango de temperatura:	-40℃~+105℃
Material de la carcasa:	PA66	material de contacto:	Latón chapado en oro
Resaltar:	Conector de bloqueo por empuje impermeable M25 , Conector masculino-femenino de varios pines PA66 , Conector LED a prueba de agua de 300 V

3+13 Pin M25 Multi Pin Conector masculino femenino PA66 Conector de bloqueo de empuje de 300V a prueba de agua

Principales características

Sistema de bloqueo por empuje y liberación rápida
Opciones de núcleos múltiples: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin y 2+20Pin
Versión de montaje de campo:opciones de cable a cable y de cable a tablero
Corriente nominal 20A para trabajo prolongado
Servicio de montaje de cables soportado, bienvenido a la medida
OEM / ODM bienvenido

Detalles rápidos de 16PinConector Hombre mujer

Diseño de partición de pines 3+13 para transmisión aislada: La adopción de una estructura de partición científica de 3+13 pines, los canales de energía y los canales de señal están aislados físicamente sin interferencia transversal.mientras que 13 pines de señal de alta densidad soportan la transmisión paralela de múltiples señales de controlEl diseño multicanal integrado simplifica el cableado complejo de los equipos y resuelve el problema de las interfaces insuficientes para los dispositivos de múltiples señales.
300V Alta tensión de resistencia para la seguridad de baja tensión: Con una potencia nominal de 300 V y un margen de seguridad eléctrica suficiente, el conector es perfectamente adecuado para diversas condiciones de trabajo de baja tensión industriales y civiles.El aislamiento optimizado de los pines evita efectivamente el deslizamientoLa electricidad eléctrica es un sistema de transmisión de señales y de suministro eléctrico que garantiza la doble seguridad de la transmisión de señales y de la alimentación eléctrica.
Casas PA66 modificadas de grado industrial: Integralmente moldeado por inyección con material de nylon modificado PA66 de alta calidad, la carcasa presenta una alta rigidez, una fuerte resistencia y una excelente resistencia a la compresión y los impactos.Con retardo de llama UL94 V0, aislamiento superior, resistencia a la temperatura, resistencia al envejecimiento y resistencia al aceite, se adapta a ambientes interiores y exteriores duros y ofrece una larga vida útil.
Protección a prueba de agua y polvo totalmente sellada: Equipado con un anillo de sellado integrado de alta elasticidad y una estructura de bloqueo de empuje bien ajustada, el conector forma una barrera protectora completamente cerrada después del atraque.humedad, la intrusión de polvo y aceite, evitando la oxidación por contacto, la mala conexión y los fallos de cortocircuito para un funcionamiento estable en cualquier clima en escenarios húmedos, polvorientos y al aire libre.
Estructura de bloqueo de empuje antivibración sin herramientas: Con un diseño profesional de bloqueo automático sin hilos, los conectores masculinos y femeninos se pueden bloquear automáticamente mediante un simple empuje para una conexión estrecha y estable.Optimizado para la vibración del equipo y el tirón externoEl diseño de prensa para liberar permite el montaje y desmontaje manual rápido sin herramientas, mejorando en gran medida la eficiencia de producción y mantenimiento.
Conectores masculinos y femeninos universales: Se suministra con conjuntos completos de combinación masculina y femenina para la extensión flexible de cables, transferencia de equipos y ampliación de líneas.es altamente compatible con los accesorios de ajuste convencionales del mercado, fácil de reemplazar y ampliamente aplicable para el acoplamiento integrado de varios equipos eléctricos de baja tensión con múltiples señales.

Industria de las aplicaciones

Aplicación de las comunicaciones
máquinas de codificación de productos
Código del producto del inventario
sistemas de inyección de tinta
Sistema solar
Equipo de inyección de tinta industrial
Equipo de energía eléctrica
Equipo forense y patológico de laboratorio
Equipo de comunicaciones
Maquinaria pesada

Características del tipo de producto
Sistema de conectores	Cable a bordo
Se puede sellar	- ¿ Qué?
El conector y el contacto terminan en	Cables y cables
Tipo de conector circular	Enchufe, receptáculo
Tipo de concha	Conchas de plástico
Tipo de producto	Conjunto de conectores
Características de la configuración
Número de posiciones	3 + 13
Número de posiciones de la señal	13
Los contactos precargados	- ¿ Qué?
Características eléctricas
Voltado de trabajo (VAC)	300V al máximo.
Voltado de funcionamiento (VDC)	300V al máximo.
Características del cuerpo
Material de las cáscaras	El PA66
Tipo de material aislante del conector circular	Los materiales termoplásticos con bajo riesgo de incendio
Sellado herméticamente	- ¿ Qué?
Estilo de entrada	El lado
Tipo de protección del medio ambiente	Elastómeros sellados, herméticamente sellados
Material del anillo O	Elastómeros sellados, herméticamente sellados
Protección del medio ambiente	- ¿ Qué?
Características de contacto
Cantidad de corriente de contacto (máximo) (A).	15A como mucho.
Tipo de contacto del conector circular	Conector de pines
Mecánica de fijación
Tipo de montaje del conector	Montura del cable (pendente libre)
Tipo de alineación de apareamiento	Con llave
Conservación del apareamiento	Con el
Las dimensiones
Tamaño del cable (AWG)	20AWG, 18AWG y 16AWG.14AWG,
Condiciones de uso
Rango de temperatura de funcionamiento (°C)	-40 ~ 105 °C
Nivel de sellado por agua IP	Protección IP67
Nivel de sellado del polvo IP	6
Normas de la industria
Calificación de inflamabilidad UL	Se aplican las siguientes condiciones:

Más detalles técnicos

3+13 Pin M25 Multi Pin Conector masculino femenino PA66 Conector de bloqueo de empuje de 300V a prueba de agua

Preguntas frecuentes

P1: ¿Cuál es el voltaje nominal?

A1:Voltaje nominal, también conocido como voltaje de funcionamiento, que depende principalmente del material de aislamiento del conector utilizado, el espaciamiento entre el tamaño del contacto.Algunos de los componentes o dispositivos en tensión inferior a su tensión nominal pueden no cumplir sus funciones..

- ¿ Qué?2¿Cómo hago un pedido? ¿Cuál es el proceso?

R2: El proceso de pedido es simple: 1) Confirmar los detalles del producto y obtener una factura proforma (PI); 2) Hacer el pago inicial según lo acordado; 3) Comenzamos la producción y lo actualizamos con el progreso;4) Pague el saldo antes del envío5) Organizar la entrega y proporcionar información de seguimiento.

P3: ¿Puedo tener una etiqueta personalizada?

A3: Sí, por supuesto, usted puede hacer su propia etiqueta privada y paquete, si necesita diseñar el embalaje, también tenemos un diseñador profesional para servirle.
