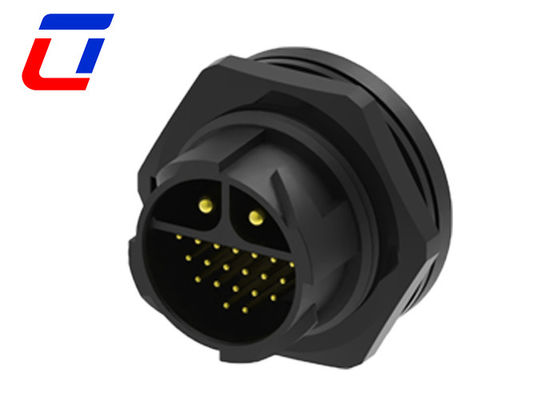

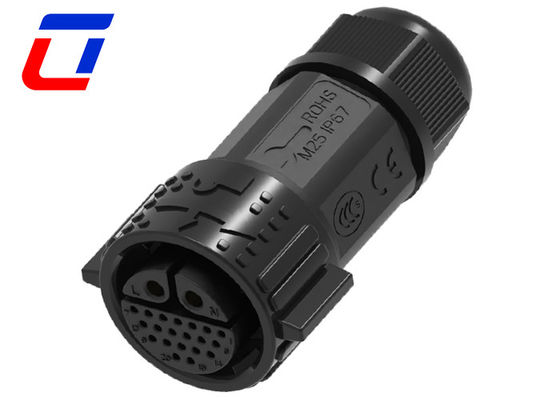

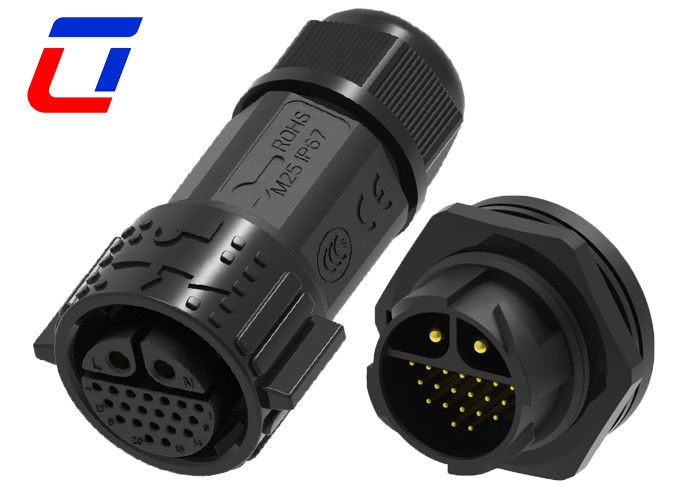

M25 Bloqueo por empuje 2+20 Pin Conectores de alambre resistente al agua de calibre 14 masculino femenino
Descripción rápida
Este modelo de conectores está especializado para varias aplicaciones de señal/datos, diseño de operación fácil en sistema de bloqueo de empuje, sólo necesita un segundo para insertar, entonces se bloqueará automáticamente.
En este modelo de conector, Power & Singal juntos en un conjunto de diseño es cada vez más popular para muchos dispositivos, que resuelven la potencia y conector de señal separados utilizando perfectamente,especialmente para aplicaciones de espacio limitado.
El ensamblaje de cables disponible para conectores multipin está soportado en Ulinkcon, solo por favor comparta la solicitud de cable en detalles, servicio personalizado disponible.
| Parámetros eléctricos |
| Noel sombrero de los polacos |
2+20Pin |
| Calificación actual |
30A como máximo. |
| Nivel de tensión |
300VAC máximo |
| Váltidad de durabilidad |
El valor de las emisiones de CO2 de los motores de combustión interna será el mismo que el valor de las emisiones de CO2 de los motores de combustión interna. |
Principales características
- Sistema de bloqueo por empuje y liberación rápida
- Opciones de núcleo múltiple: 2Pin, 3Pin, 4Pin, 5Pin para energía
- 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin y 2+20Pin para la señal de potencia combinada
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin y 18Pin para la señal disponible
- Versión de montaje de campo:opciones de cable a cable y de cable a tablero
- Corriente nominal 20A para trabajo prolongado
- Servicio de montaje de cables soportado, bienvenido a la medida
- OEM / ODM bienvenido
| Parámetros técnicos |
| Resistencia de contacto |
10 mΩ máximo |
| Estructura de aislamiento |
500 MΩ a 500 VDC |
| Temperatura de funcionamiento |
-40 °C ~ +105 °C |
| Clasificación IP |
IP67 (1m / 30min) cuando está acoplado |
| Material de moho |
El PA66 |
| Materiales de contacto y terminales |
El cobre recubierto |
| Material del sello |
De polietileno |
Industria de las aplicaciones
- Luces de crecimiento
- Aplicación de las comunicaciones
- máquinas de codificación de productos
- Código del producto del inventario
- sistemas de inyección de tinta
- Sistema solar
- Equipo de inyección de tinta industrial
- Equipo de energía eléctrica
- Equipo forense y patológico de laboratorio
- Equipo de comunicaciones
- Maquinaria pesada
| Parámetros de funcionamiento |
| Nivel de tensión |
300VAC máximo |
| Calificación actual |
30A como máximo |
| Tamaño de cable mínimo |
3.0 mm ~ 6.0 mm |
| Tamaño máximo del cable |
8.0 mm ~ 10.0 mm |
| Área de sección transversal máxima del cable |
0.5 mm2 ~ 4,0 mm2 |
Esquema de diseño
Preguntas frecuentes
1P: ¿Es usted una fábrica o una empresa comercial?
R: Somos una fábrica, ubicada en el Parque Industrial Ulinkcon, distrito Bao'an, Shenzhen, China.
2P: ¿Cómo se compran sus productos?
R: Tienes que hacer lo siguiente:
* Confirme la calificación actual y el número de contactos
* Confirmar el estilo de montaje
* Confirmar el cable de cable de calibración
* Confirme la longitud del cable y el material.
3P: ¿Cómo puedo obtener muestras?
R: Es un honor para mí ofrecerle muestras, y el flete debe ser pagado por usted mismo. Puede decirme su número de mensajero y su dirección de detalle, entonces puedo enviarle una muestra a la vez.
4P: ¿Cuántos materiales puede proporcionar?
R: Hay algunos materiales diferentes del conector y el cable, por lo general usamos material de PVC / Nylon para el conector del producto, se usó material de PVC / caucho / silicona en el cable.Por supuesto, también podemos según sus requisitos para elegir el material.
