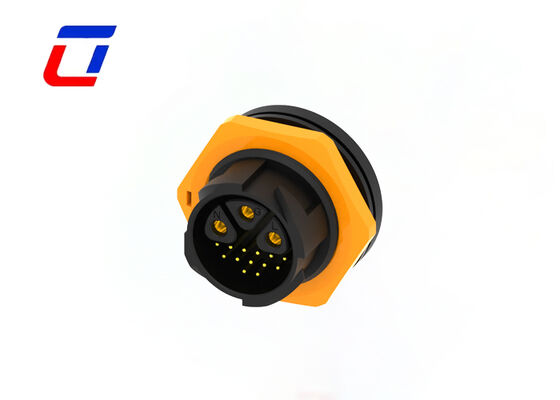

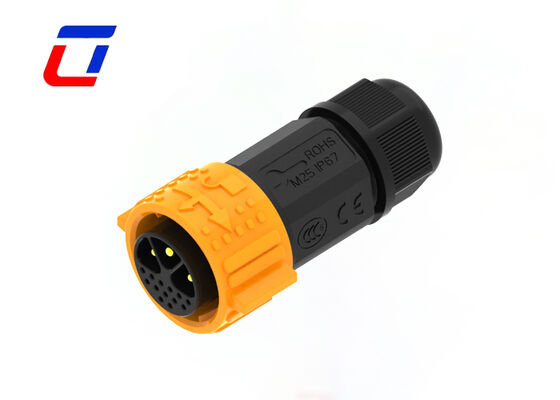

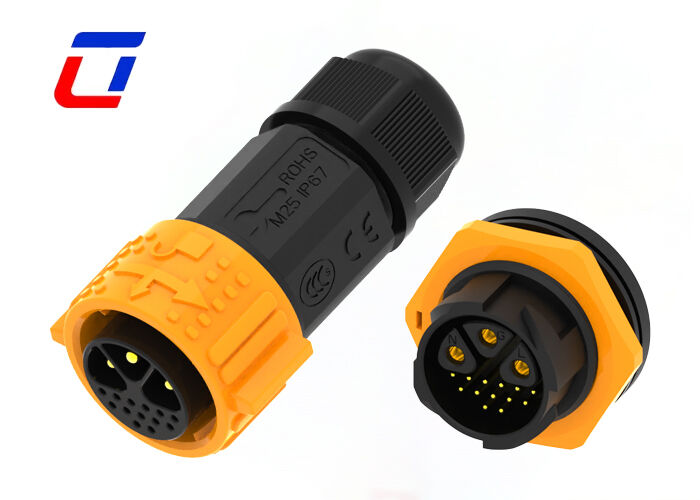

Name: M25 3+13 Pin Panel Mount Conector de señal y energía IP67 Adaptador de toma de enchufe industrial
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Negociable USD
Availability: InStock

Inicio Productos Conector hembra-varón impermeable

M25 3+13 Pin Panel Mount Conector de señal y energía IP67 Adaptador de toma de enchufe industrial

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Ulinkcon
Certificación:	CE/Rohs
Número de modelo:	M25

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negociable
Detalles de empaquetado:	Caja
Tiempo de entrega:	Entre 5 y 8 días hábiles
Condiciones de pago:	T/T, D/A, D/P, L/C
Capacidad de la fuente:	100000 parejas por mes

Contacto

Descripción detallada del producto

Número de pines:	3+13PIN	Actual:	15A+5A
Clasificación impermeable:	IP67	Rango de temperatura:	-40℃~+105℃
Clasificación resistente al fuego:	UL94-V0	material de contacto:	Latón chapado en oro
Resaltar:	Conector de montaje de panel M25 IP67 , Adaptador de enchufe industrial de 3+13 pines , conector de energía de señal impermeable

Conector de Montaje en Panel M25 3+13 Pines para Señal y Alimentación, Enchufe y Toma Industrial IP67

Enchufe y Toma Impermeable M25 de 3+13 Pines para Datos y Alimentación, Conector IP67, Bloqueo Rápido

Características Principales

Sistema de liberación rápida por pulsador
Opciones multicore: 2 pines, 3 pines, 4 pines, 5 pines, 3+2 pines, 3+3 pines, 3+9 pines, 3+13 pines y 2+20 pines
Versión de ensamblaje en campo: opciones de cable a cable y de cable a placa
Corriente nominal de 20A para trabajo prolongado
Servicio de ensamblaje de cables admitido, bienvenido a la personalización
OEM/ODM bienvenido

Detalles Rápidos del Conector Macho y Hembra de 16 Pines

1. Especificaciones Clave

Artesanía Central: El diseño de terminales chapados en oro mejora la conductividad eléctrica y el rendimiento antioxidante, prolongando la vida útil del producto
Detalles de la Interfaz: Dimensión M25 con configuración multipin de 3+9 pines, permitiendo el acoplamiento macho-hembra y compatible con aplicaciones de montaje en panel
Clasificaciones Eléctricas: Corriente nominal de 30A y voltaje nominal de 300V, idealmente adecuados para los requisitos de suministro de energía y transmisión de señales de dispositivos de potencia media
Rendimiento de Protección: La construcción impermeable garantiza un funcionamiento fiable en entornos exteriores hostiles, resistiendo eficazmente la humedad y el polvo

2. Ventajas Clave del Producto

Beneficios de los Terminales Chapados en Oro: La mínima resistencia de contacto garantiza una transmisión eléctrica eficiente y estable, con una excelente resistencia a la oxidación y a la corrosión
Fácil Instalación y Acoplamiento: Admite montaje en panel, con estructura de acoplamiento macho-hembra para un posicionamiento preciso y un montaje/desmontaje sin complicaciones
Función Integrada de Múltiples Pines: Los 3+9 pines de circuitos independientes permiten el suministro simultáneo de energía y la transmisión de señales multicanal, logrando una alta integración funcional
Durabilidad en Exteriores: El diseño sellado e impermeable resiste eficazmente la lluvia, la humedad y el polvo, lo que lo hace adecuado para el servicio prolongado en exteriores

3. Escenarios de Aplicación

Ampliamente utilizado en equipos de monitorización en exteriores, sistemas de iluminación en exteriores y otros escenarios que requieren suministro de energía impermeable en exteriores
Adecuado para líneas de producción de automatización industrial, instrumentos de prueba en exteriores y otros equipos que necesitan transmitir energía y señales multicanal al mismo tiempo
Aplicable a diversas necesidades de conexión de equipos eléctricos exteriores de potencia media que requieren montaje en panel y acoplamiento macho-hembra

4. Servicios Personalizados

Proporciona servicios de personalización para conectores multipin M25 de 3+9 pines, que se pueden adaptar según las dimensiones de instalación reales y las especificaciones del cable (diámetro/longitud del cable). Para la personalización, se deben proporcionar escenarios de uso detallados y parámetros técnicos, y un equipo profesional proporcionará una adaptación exclusiva para montaje en panel.

Industrias de Aplicación

Aplicación de Comunicaciones
Máquinas de codificación de productos
Codificación de productos de inventario
Sistemas de inyección de tinta
Sistema Solar
Equipos de inyección de tinta industrial
Equipos de energía eléctrica
Equipos forenses y de patología de laboratorio
Equipos de comunicaciones
Maquinaria pesada

Especificaciones Técnicas

Sistema de Conector	Cable a Placa
Sellable	Sí
Conector y Terminales de Contacto a	Cable y Alambre
Tipo de Conector Circular	Enchufe, Receptáculo
Tipo de Carcasa	Carcasa de Plástico
Tipo de Producto	Kit de Conector
Número de Posiciones	3+13
Número de Posiciones de Señal	13
Contactos Pre-cargados	Sí
Voltaje de Operación (VAC)	300V máx.
Voltaje de Operación (VDC)	300V máx.
Material de la Carcasa	PA66
Tipo de Material Aislante del Conector Circular	Termoplástico de Baja Emisión de Humo
Sellado Hermético	Sí
Estilo de Entrada	Lateral
Tipo de Protección Ambiental	Sellado con Elastómero, Sellado Hermético
Material de la Junta Tórica	Sellado con Elastómero, Sellado Hermético
Protección Ambiental	Sí
Corriente Nominal de Contacto (Máx.) (A)	15A máx.
Tipo de Contacto del Conector Circular	Pin-Socket
Tipo de Montaje del Conector	Montaje en Cable (Colgante)
Tipo de Alineación de Acoplamiento	Con Llave
Retención de Acoplamiento	Con
Tamaño del Cable (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Rango de Temperatura de Operación (°C)	-40 ~105°C
Nivel de Sellado de Agua IP	IP67
Nivel de Sellado de Polvo IP	6
Clasificación de Inflamabilidad UL	UL 94V-0

Imágenes del Producto

Preguntas Frecuentes

P1: ¿Qué es el voltaje nominal?

R1: El voltaje nominal, también conocido como voltaje de operación, depende principalmente del material aislante del conector utilizado y del espaciado entre los contactos. Algunos componentes o dispositivos que operan por debajo de su voltaje nominal pueden no completar sus funciones.

P2: ¿Cómo realizo un pedido? ¿Cuál es el proceso?

R2: El proceso de pedido es simple: 1) Confirme los detalles del producto y obtenga una factura proforma (PI); 2) Realice el pago inicial según lo acordado; 3) Comenzamos la producción y le actualizamos sobre el progreso; 4) Pague el saldo antes del envío; 5) Organice la entrega y proporcione la información de seguimiento.

P3: ¿Cómo rastreo mi envío?

R3: Una vez que los productos sean enviados, le enviaremos el número de seguimiento y el enlace de la plataforma logística. Puede rastrear el estado en tiempo real en línea o contactar a nuestro equipo para obtener actualizaciones.
